PCU动力控制总成单元自动化装配

发布日期:2021-06-11 18:47:56来源:未知浏览次数:

项目优势:
1、自动化改造之前整条线体人工有29人,改造后人工为6人,共优化23人,
2、生产效率较改造前提升22%,
3、生产节拍由改造前11S,改造后为8S优化28%,且生产环境有明显的改善。

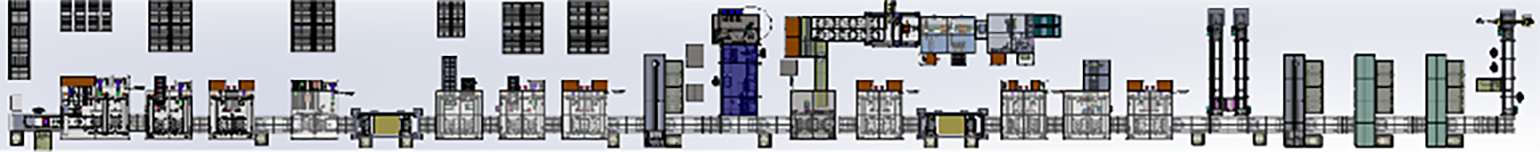

整体方案布局俯视图如下:分为三段,A托盘段、B托盘段、C托盘段。按物料分:A段包含:中框上料、IPM装配、电容装配、B、DC端子装配。B段包含:密封胶圈装配、电抗器、DCDC装配、铜条、线束端子装配、LWR下盖组装分线、FIPG涂布、LWR下盖装配、气密测试。C段包含:上盖装配、上盖涂布、FIPG固化、气密测试、绝缘测试、电特测试。

pcu总成生产装配线

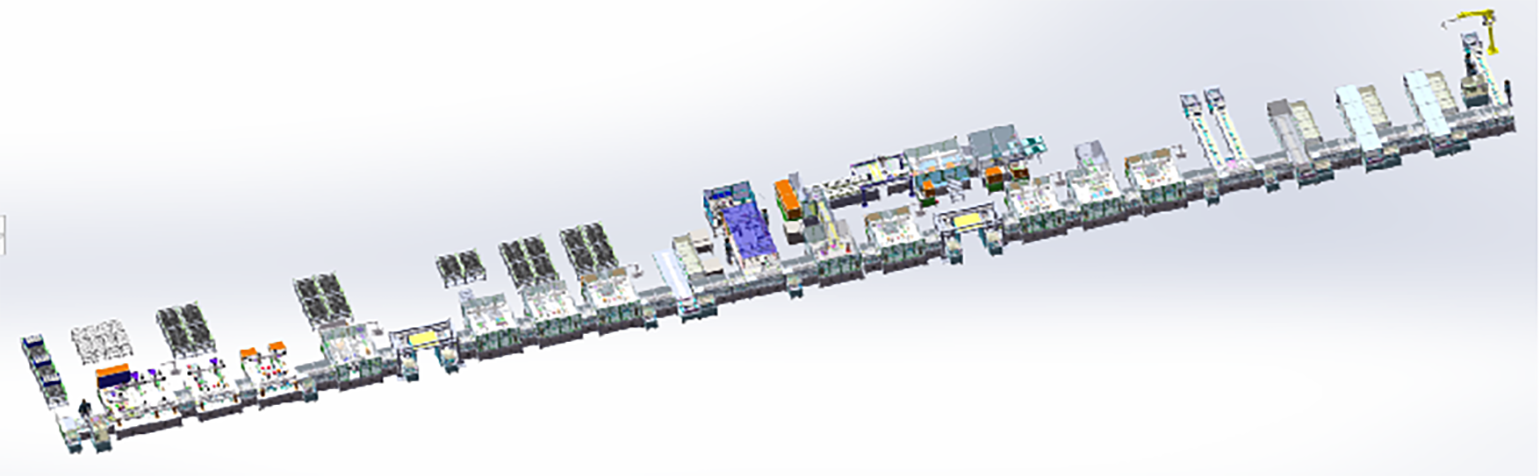

方案介绍:分为三段,A托盘段、B托盘段、C托盘段。按装配工序段共分为23工序段,并另加LWR分线装配,共24工序段;A段包含:中框上料、IPM装配及打螺丝、电容装配及打螺丝、B、DC端子装配及打螺丝。B段包含:密封胶圈装配、电抗器装配及打螺丝、DCDC装配及打螺丝、铜条、线束端子装配及打螺丝、LWR下盖组装分线、FIPG涂布、LWR下盖装配及打螺丝、气密测试。C段包含:上盖装配、上盖涂布、FIPG固化、气密测试、绝缘测试、电特测试。
pcu总成装配线
